シリコン型 試作塗装silicone型 シリコン型 注型試作塗装http://www.up.il24.net/sample_sisaku/silicone_sirikon_sisaku.htm要 打ち合わせ三山塗装 東大阪友井５－６－４４ 06-6730-6731
サンプル塗装のページを作りました。サンプル塗装ページ１http://www.up.il24.net/sample_sisaku/sample_sisaku.htm
ABS樹脂 高輝度メタリック塗装 光沢塗装面の大きな高輝度光沢メタリックは、塗装異物がよく目立ち 自然に品質が厳しくなります。1液 高級塗料大阪府東大阪樹脂塗装 プラスチック塗装 三山塗装 -MIYAMA-HP No.1: http://www.up.il24.net/HP No.2: http://www.eonet.ne.jp/~miyamatosou/
塗装面が大きく セット商品なので色ブレに注意です。
ABS樹脂 （素材画像） 色あせしやすい。塗装を行う事により耐候性が強くなります（太陽光で色あせしにくい）

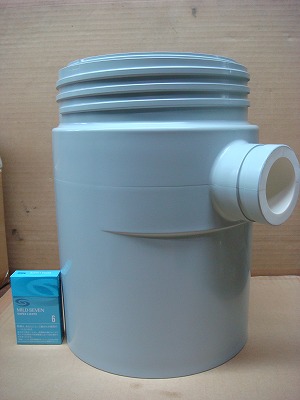

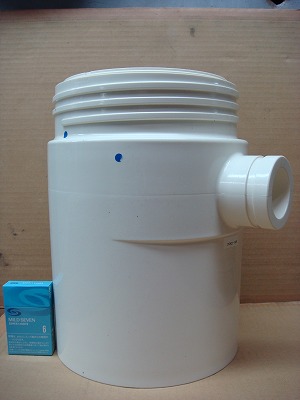

塗装サンプル用 生地アイボリー 大きく重たいです。

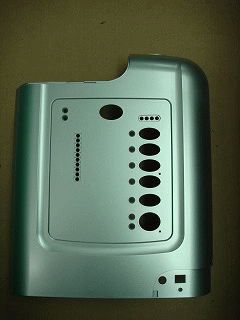

塗装品 ライトグレー テスト品大阪府東大阪樹脂塗装 プラスチック塗装三山塗装-MIYAMA-
超高輝度タイプ

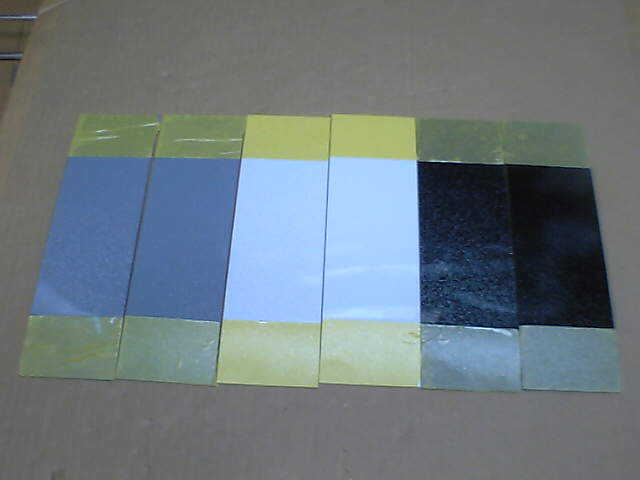

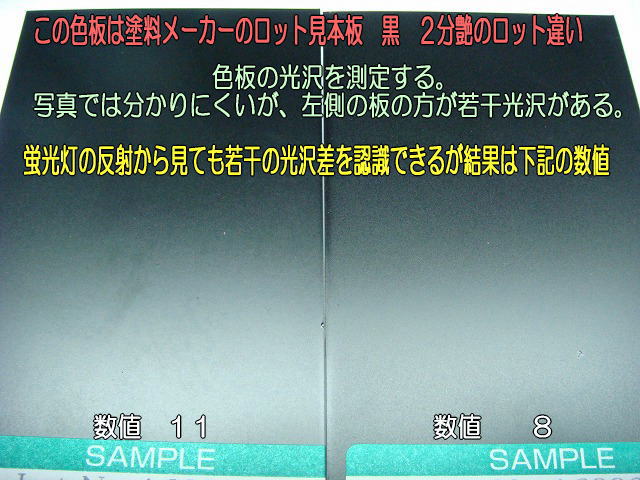

塗料メーカーの色板を測定してみた。黒２分艶 ロット違いの塗料見本板である。

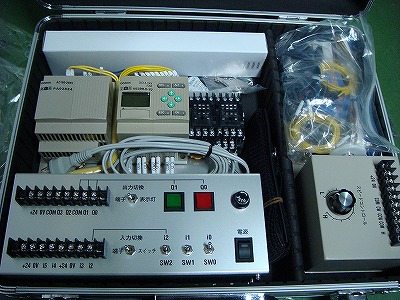

WIN7 Ultimate 32bitは簡単にインストできてしまったので・・・今年の冬は、電気回路の復習？をするために、電気回路部品を購入昔の記憶残ってるかな・・・冬は寒いので、オタク発揮！？
電気回路の基礎
NCの基盤とステッピングモーターパソコンから制御出来るようです。塗装自動機でも作ってみましょうか？
パソコン制御のNCとシーケンス制御の組み合わせ・・・でっロボット製作？出来るかな？ NC制御素人の塗装屋に＾＾サーボモーターを上手く利用すると何とかなるか・・・

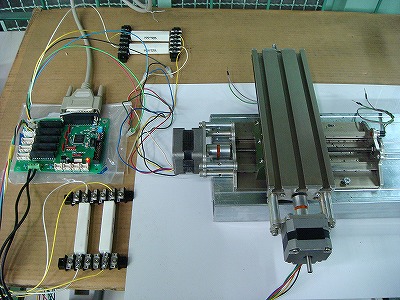

ステッピングモーターでテーブルをパソコンから任意に移動。少し進化させました。先はながい・・・・ １年計画＾＾

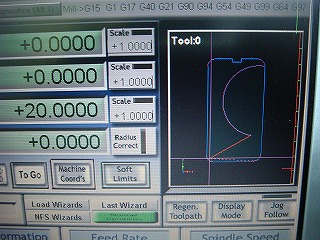

パソコン画面

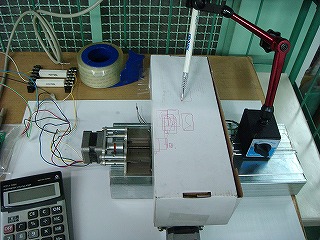

自動作画PCにデーター打ち込んだらその通りに画像を書いてくれますXY制御

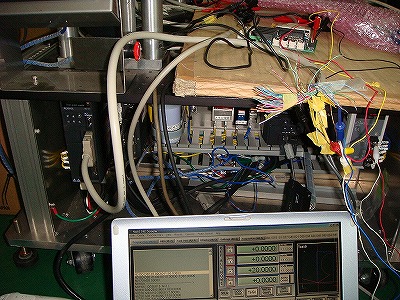

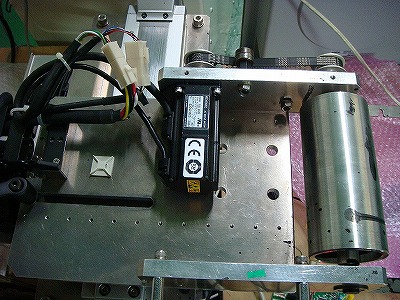

サーボモーターの使い方が、いまいち解らないが・・・取り敢えず適当に配線してみた・・・適当に配線したら動いた・・・・！何故動いたか、よく解らないから今から分析ーー；

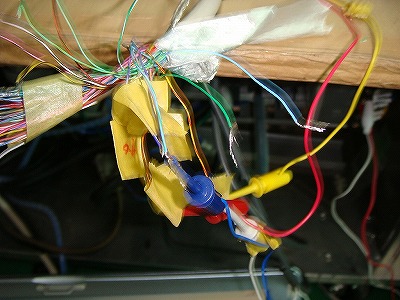

適当な配線・・・ ＾＾
うむ～ 何故動いた・・・しかも正確に、何故動いた・・ どの配線があっていたのだろうか（汗）

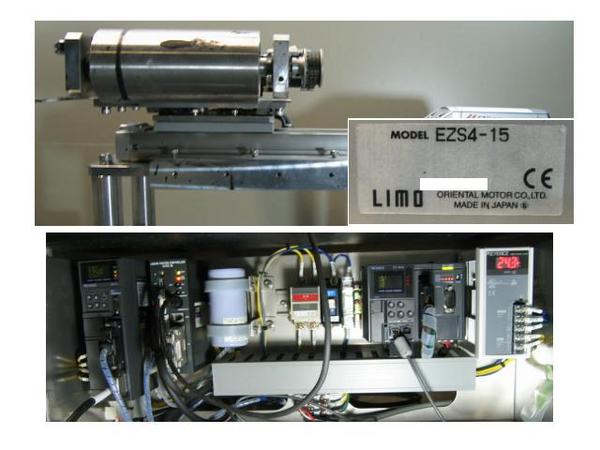

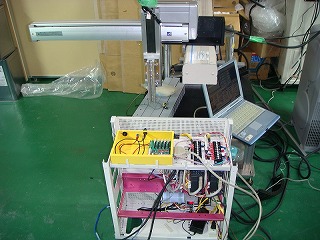

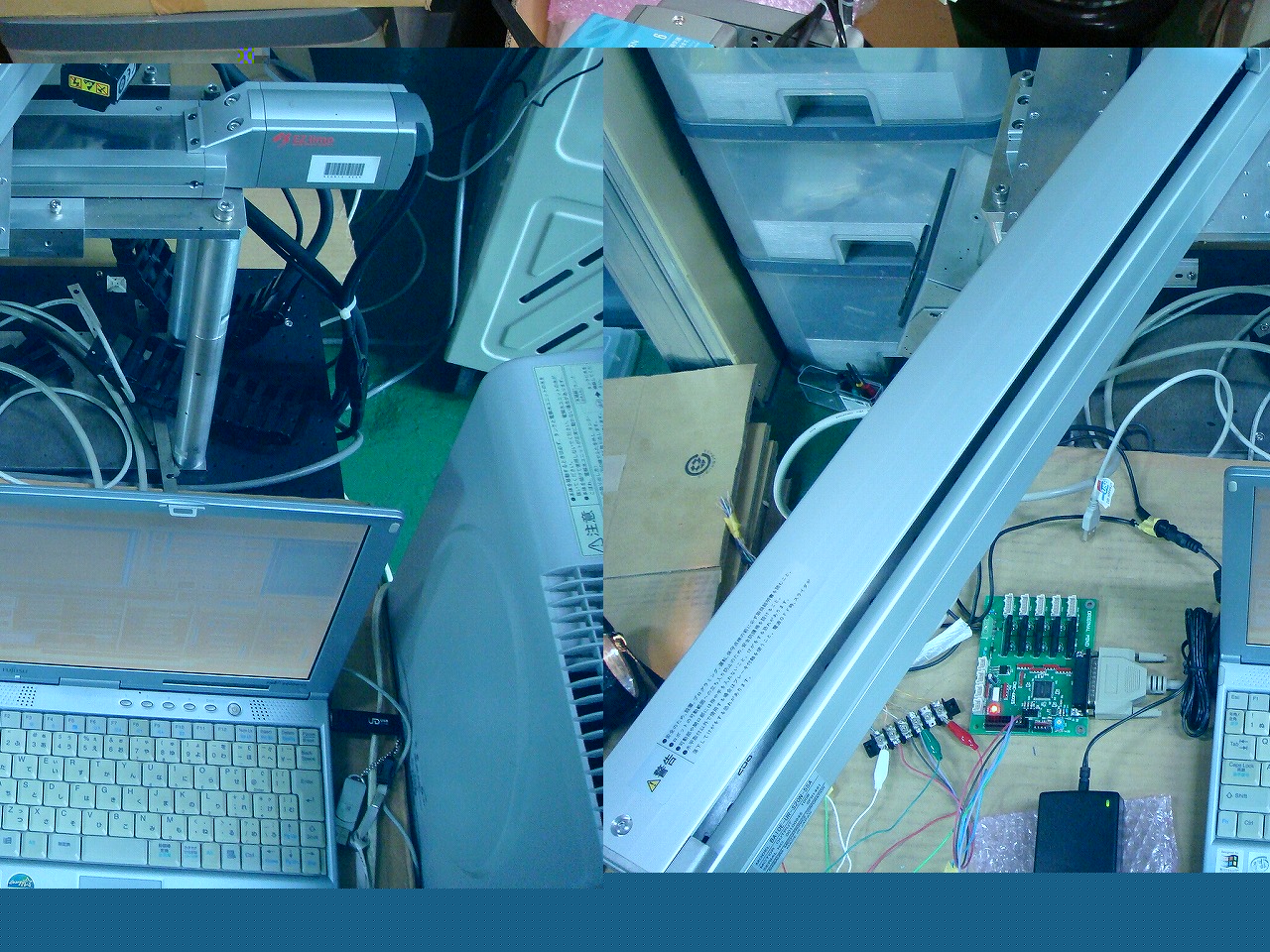

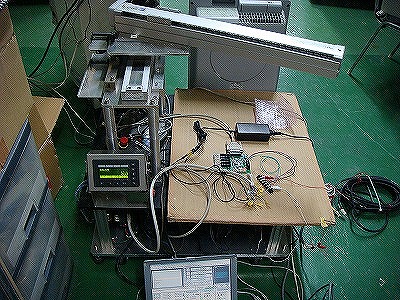

単軸ロボット６００ミリにサーボモーターを取り付けパソコンからの動作制御確認・・・少し速度が足らないが・・・ パソコンとサーボアンプの設定次第だろ・・・？
パソコンからサーボモーターとステッピングモーターの２種類のアクチュエーターを制御してみた。☆アクチュエータ(Actuator)は、入力されたエネルギーを物理運動量に変換するものであり、機械・電気回路を構成する機械要素である。能動的に作動または駆動するもの。パルス信号で制御する。細かな動きは、Gコードを利用している。よく解らないが・・・・ 上手く動くから良しとしようーー；動いているところを見せたいが・・・ ．．．．．．．一応、動いていると云うか・・・・＾＾汗9Mっと結構な容量だが一応 下記リンクをクリックして頂くと動画が見れます。【① 動作？ 動画 リンク】 容量９メガhttp://www.eonet.ne.jp/~miyama/02841.mpg【② 動作？ 動画 リンク】 容量４メガhttp://www.eonet.ne.jp/~miyama/sabodousa.mpg【③ 動作？ 動画小 速度UP リンク】 容量２メガhttp://www.eonet.ne.jp/~miyama/02850.mpg速度はこの辺が限界でしょうか・・・？【④ 動作？ 動画小 3軸 リンク】 容量３．５メガhttp://www.eonet.ne.jp/~miyama/mov02857.mpg動いています！！ しっかりと・・・・ーー；？

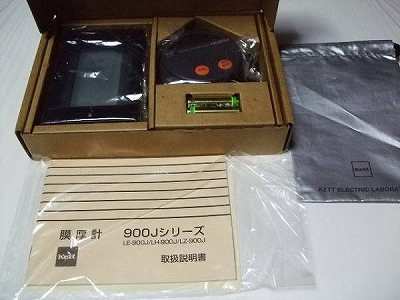

ケツト科学（Kett）膜厚計【900Jシリーズ】 LH-900J非鉄金属用コンパクトですので持ち運びに便利。膜厚計にとって大切なことは、何よりも測定値が正確であ るということです。しかしただそれだけではありません。 だれもがどこででも使いたいときに使える、そんな手軽さ も必要です。膜厚計は高性能・多機能なほど操作が難しくな ります。高度な膜厚管理を行うためにはこのような膜厚計 も必要ですが、ニーズの多くは日常の膜厚管理の要求に応 える基本性能を持ち、そして操作が簡単な小型膜厚計です。 900Jシリーズはこうしたポジショニングのもとに開発され た膜厚計です。LE-900Jは鉄や鋼などの 磁性金属上に施されたペイント厚やメッキ厚の測定用で す。LH-900Jはアルミや銅などの非磁性金属上に施されたペイント厚やアルマイト被膜厚の測定用です。

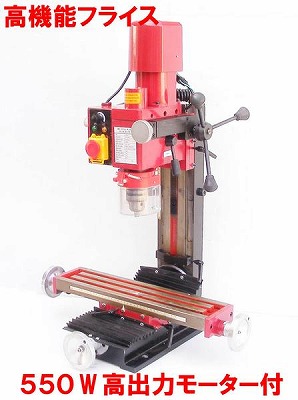

勉強用に購入 小型フライス X-2昔、汎用フライスは使っていたので、使い方は分かるのだが・・・機械は、危ないので注意が必要です。

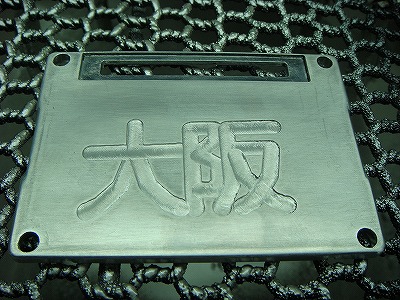

文字切削 テストです。
完成には、まだまだ時間と勉強が必要
ABS成型品の素材NG？通常ウエルドやヒケは出る物ですが、厳しいメーカーさんではNG扱いになります。金型を高級な金型にして高性能な成形機で成型するとウエルドのない成型品が出来ますが現実的ではないですね。ある程度は、限度として許容させる必要があるが塗装でその不具合を隠す方法もある。艶があると素材NGが目立ちますね。大手メーカーさんは、その事を理解されているので、難しい製品ではデザイナーの方が艶を消し気味でデザインされます。

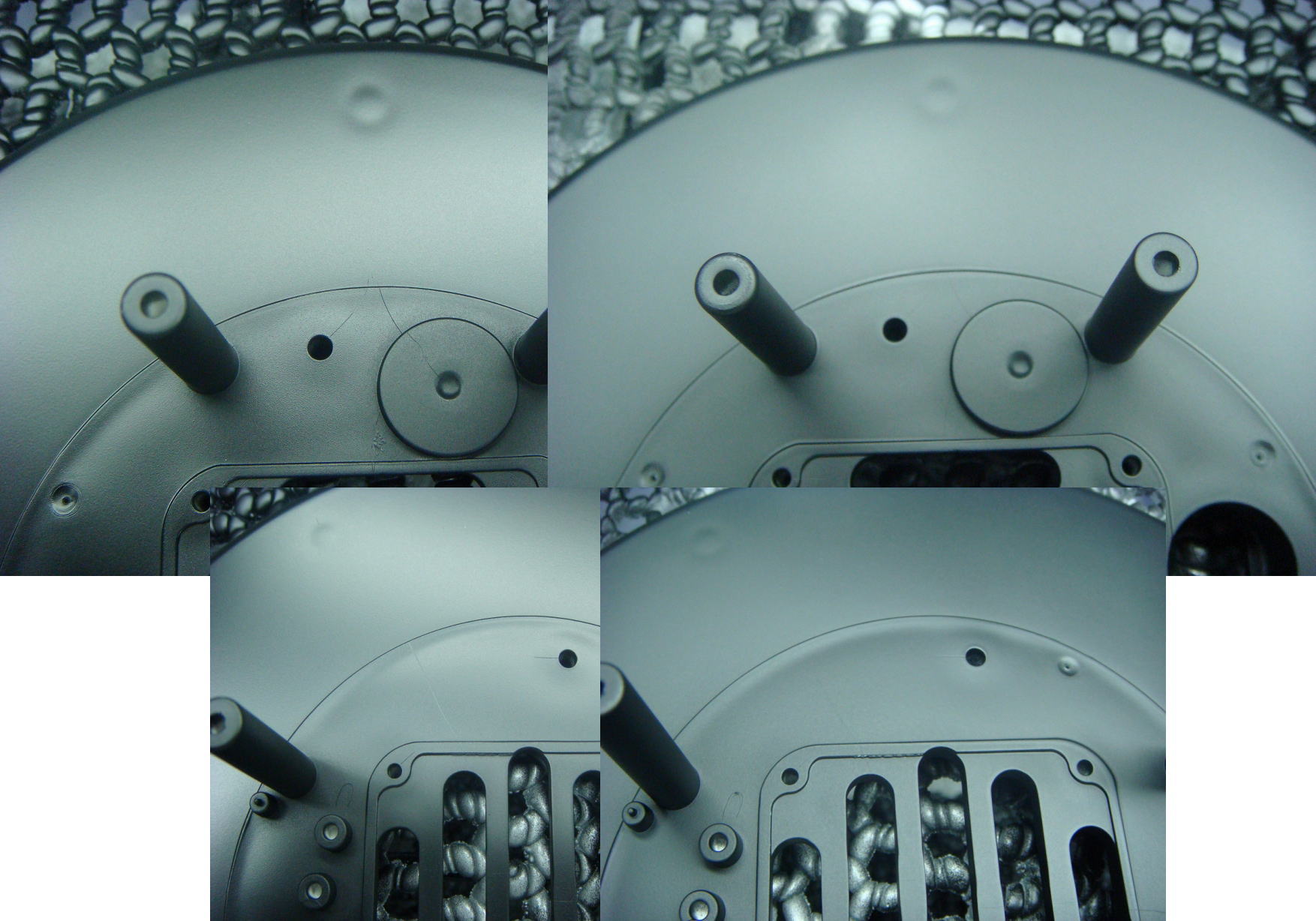

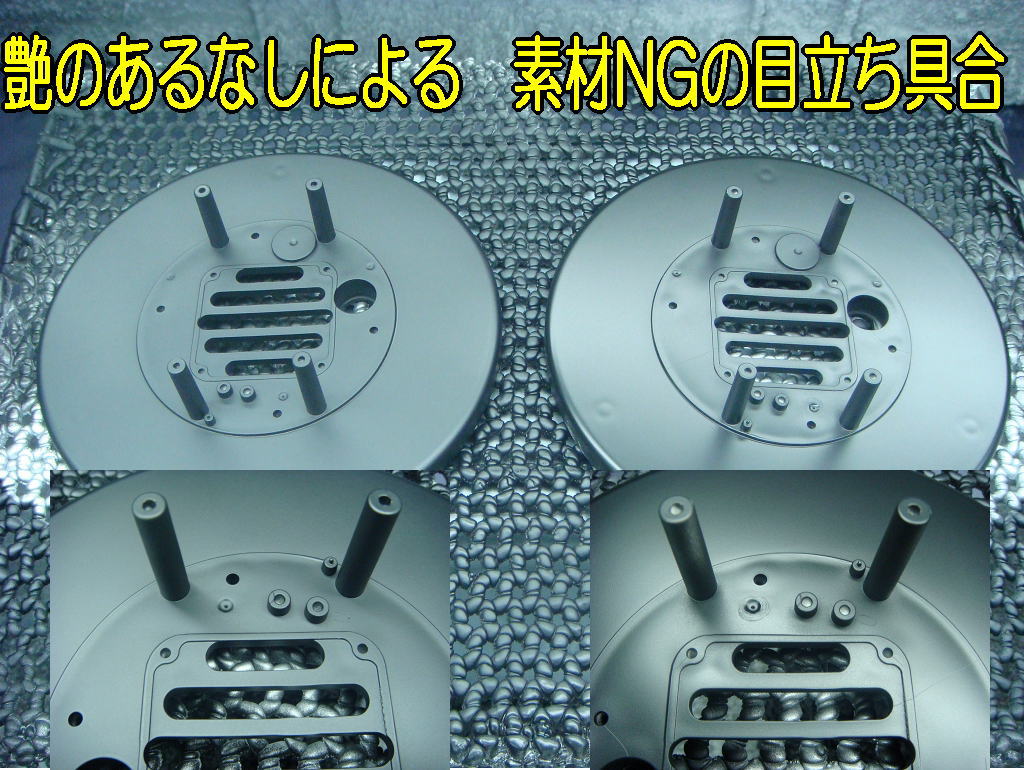

ウエルドの目立ち具合左 艶有り気味右 艶無し気味

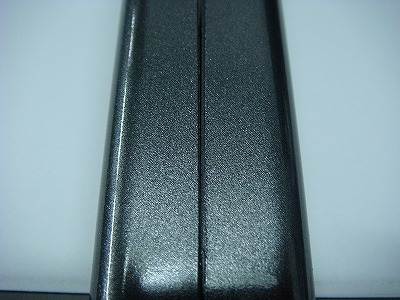

ブラックメタは、色調が大きく変化する。塗料の中に黒の顔料と銀色のペースを入れてブラックメタの塗料を作るのだが塗膜が２０ミクロン メタリックが３～５ミクロンなので、黒の上にメタリックが乗ると白っぽくなり黒の中にメタリックが沈むと黒っぽくなるのでセット物の塗装には不向きな色である。画像でも色の変化がよく解るとおもうが、色調の限度基準を大きくとる必要がある。ただし、1液ラッカータイプで塗膜が8ミクロンや5ミクロンタイプの塗料では、以外と安定する。塗膜が８ミクロン メタリックが５ミクロンの場合塗膜の中にメタリックが沈みにくいからである。
製品画像
色差を測定してみました。画像品の色差は△０．２２～△０．２４程度に収まっています。この辺が限界でしょうか？

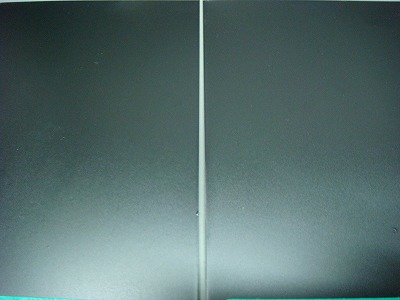

黒

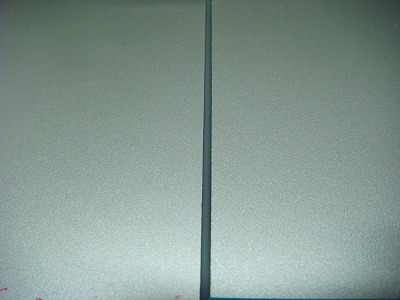

白色差値の評価 色差値（ｄＥ）はＮＢＳ単位（米国標準局）で以下のとおりです。 ｄＥ＊ 色差の感覚 ０ ～０．５ Trace かすかに感じられる ０．５～１．５ Slight わずかに感じられる １．５～３．０ Noticeable かなり感じられる ３．０～６．０ Appreceable 目だって感じられる ６．０～１２ Much 大きい １２以上 Very Much 非常に大きい上記は単色の色調時メタリックなどには、あてはめない。

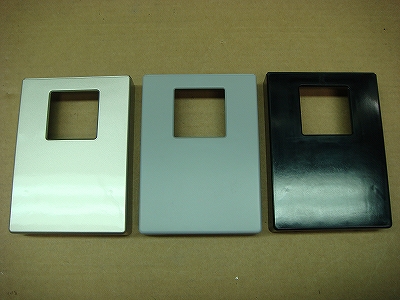

塗料のメタリックの量と大きさを微妙に変化させてみた。質感が変わりますね。実物では、右の商品が一番高級感がUPしました。

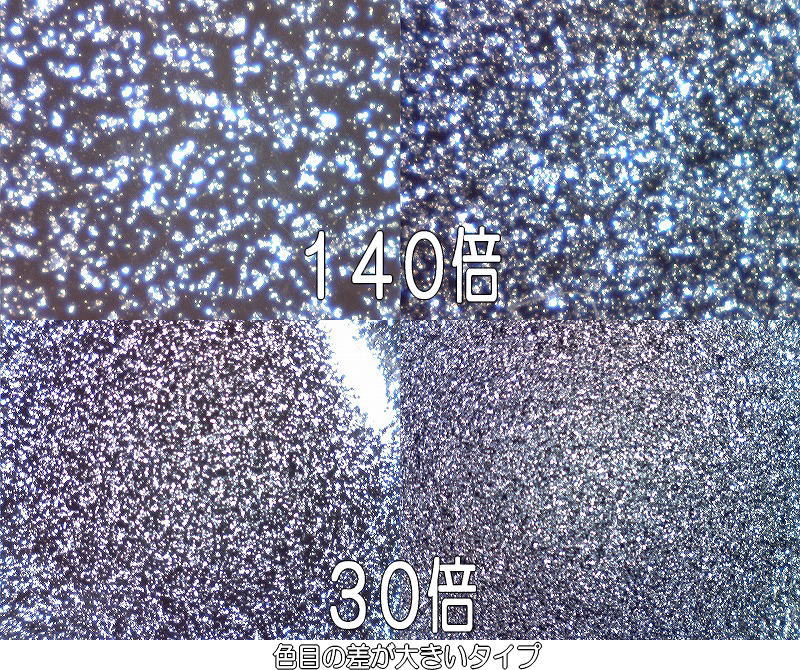

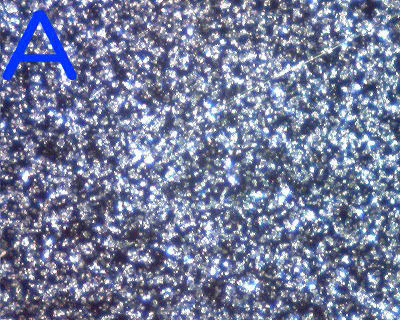

上記の製品を拡大してみた。 １４０倍メタリックを拡大してみると、こんな感じになる。Aの画像はメタリックが細かく量は少なめ。Bの画像はメタリックが細かく量は多め。Cの画像はメタリックが大きく量は少なめ。この黒の部分とシルバーの部分の差が色ぶれになります。黒の面積が多いと黒っぽくなり、シルバーの部分が多いと白っぽくなります。この差を、立体物で安定させるのが難しいのです。上記の事が、セット物には、不向きな色になる要素です。安定させるには、やはり手間隙とコストがかかってきます。大阪府東大阪樹脂塗装 プラスチック塗装三山塗装-MIYAMA-

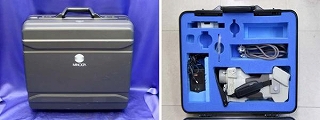

MINOLTA 分光測色計 CM-2002

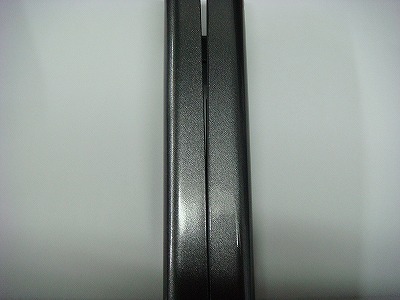

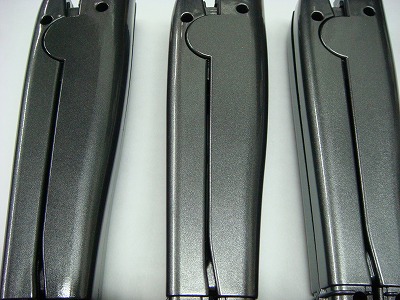

同じ塗料でも、これぐらいの色ブレが出てしまう。2液 耐薬品2コート仕様（特殊塗料）
セット物には不向きな色である。対策として、塗料の改良が求められる。対策依頼中

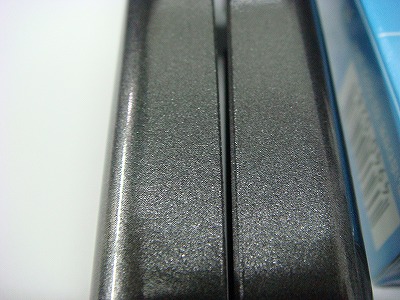

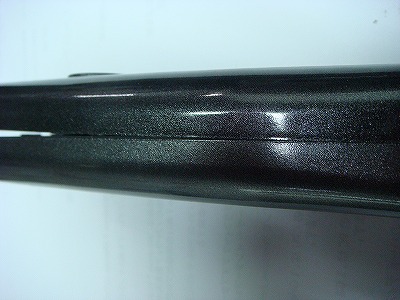

上の物が黒く 品の物が白く見えるメタリックと黒の顔料の浮き沈みの影響である。

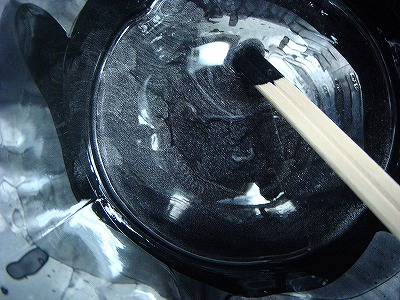

ブラックメタ 塗料画像 塗料による 色のばらつきが起こる原因の一つ 下の画像と比べてみてください。同じ塗料です。
上の画像の塗料と全く同じ少し撹拌しすぐに撮影もう少し詳しい内容を書いています。 ↓その他画像http://www.eonet.ne.jp/~miyamatosou/sonota/sonota.htm
色々と、ブラックメタに関して書きましたが結果的に、お客様の満足のいく色調にコントロールしております。色調均一改善画像ロット ３ヶ月／１０００セット違和感なく色調を統一しております。努力の結果です。
色調均一改善画像２
色調均一改善画像３

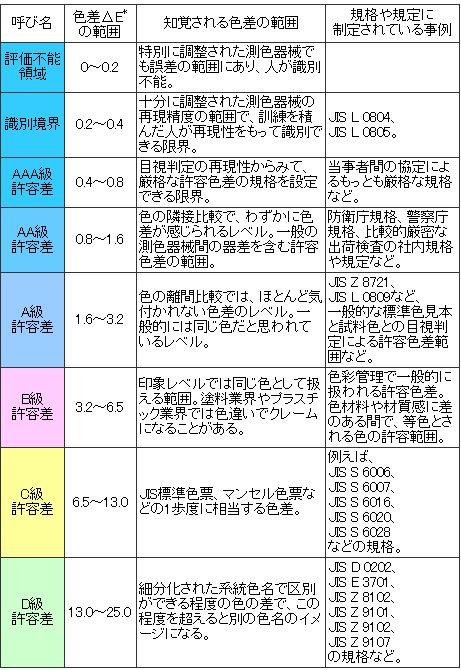

色差許容差事例 一般的な評価方法
超高性能らしいホームオーディオシステム ECLIPSE TDシリーズ最高峰スピーカー「TD712zMK2」を発売～前モデルがさらに進化し、正確でより豊かな音を実現～http://www.fujitsu-ten.co.jp/release/2009/02/20090202.html
塗装した物を179枚額に入れて管理弊社が塗装しました。大阪府東大阪樹脂塗装 プラスチック塗装三山塗装-MIYAMA-

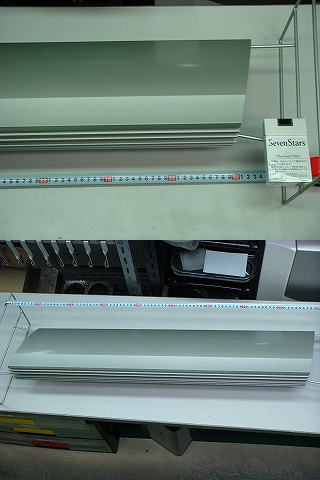

大手スピーカーの柱サイズ９００mmあります。大きいので手強いです・・・２液塗料 4C4B アルミダイキャストプライマー メタリック クリヤー ４００セット程度受注決まっています。大阪府東大阪樹脂塗装 プラスチック塗装三山塗装-MIYAMA-

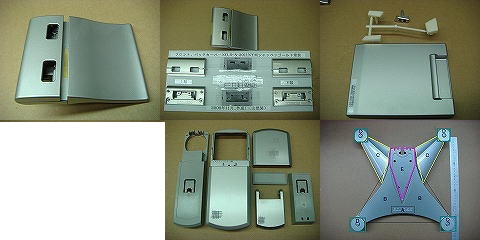

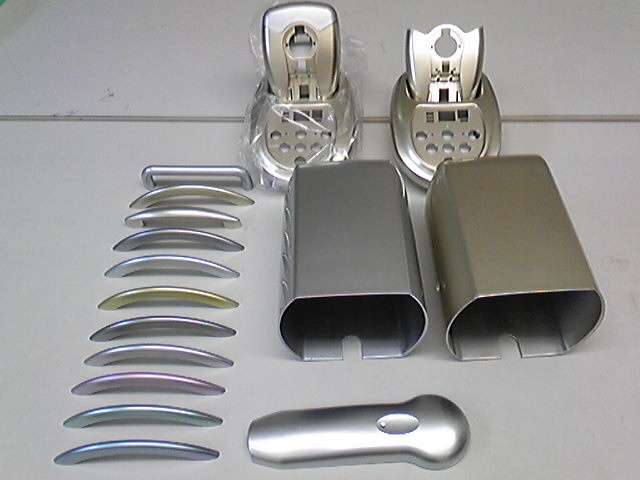

１ ABS樹脂カバーとアルミダイキャスト２ ABS樹脂カバーの限度見本３ システムキッチンのカバーとボタン５ ABS樹脂 ストッパー限度見本６ 大手 電気錠パーツセット７ 大手スピーカーベース 大阪府東大阪樹脂塗装 プラスチック塗装三山塗装-MIYAMA-
新規の仕事です。ホワイトパールクリヤー塗装大阪府東大阪樹脂塗装 プラスチック塗装三山塗装-MIYAMA-
